UML - Diagrama de Paquetes
Un diagrama de paquetes es un tipo de diagrama estructural, que muestra los paquetes y las dependencias entre ellos. Un paquete es una agrupación de elementos de modelado como clases, interfaces, componentes e incluso otros paquetes.

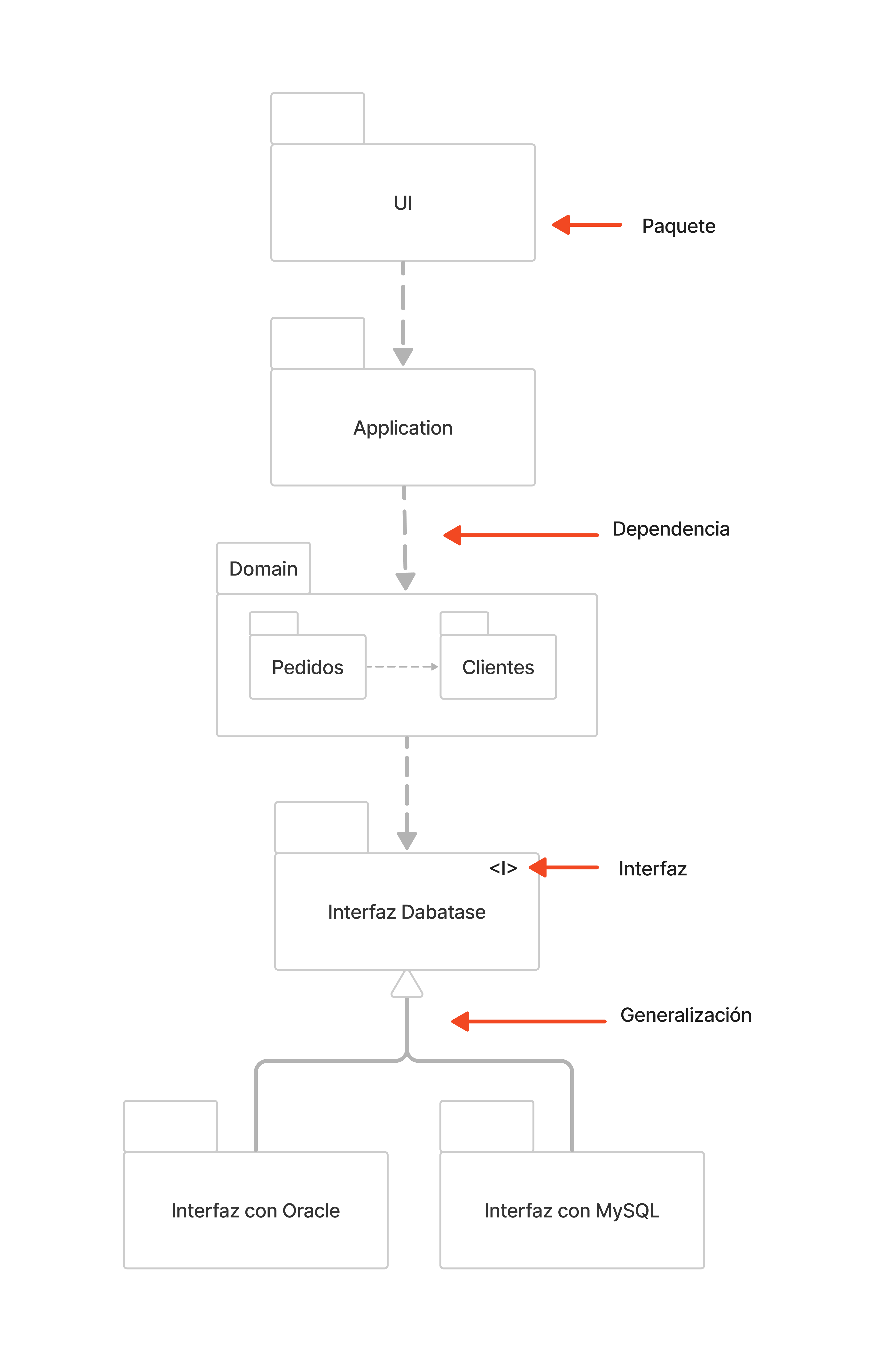

Componentes

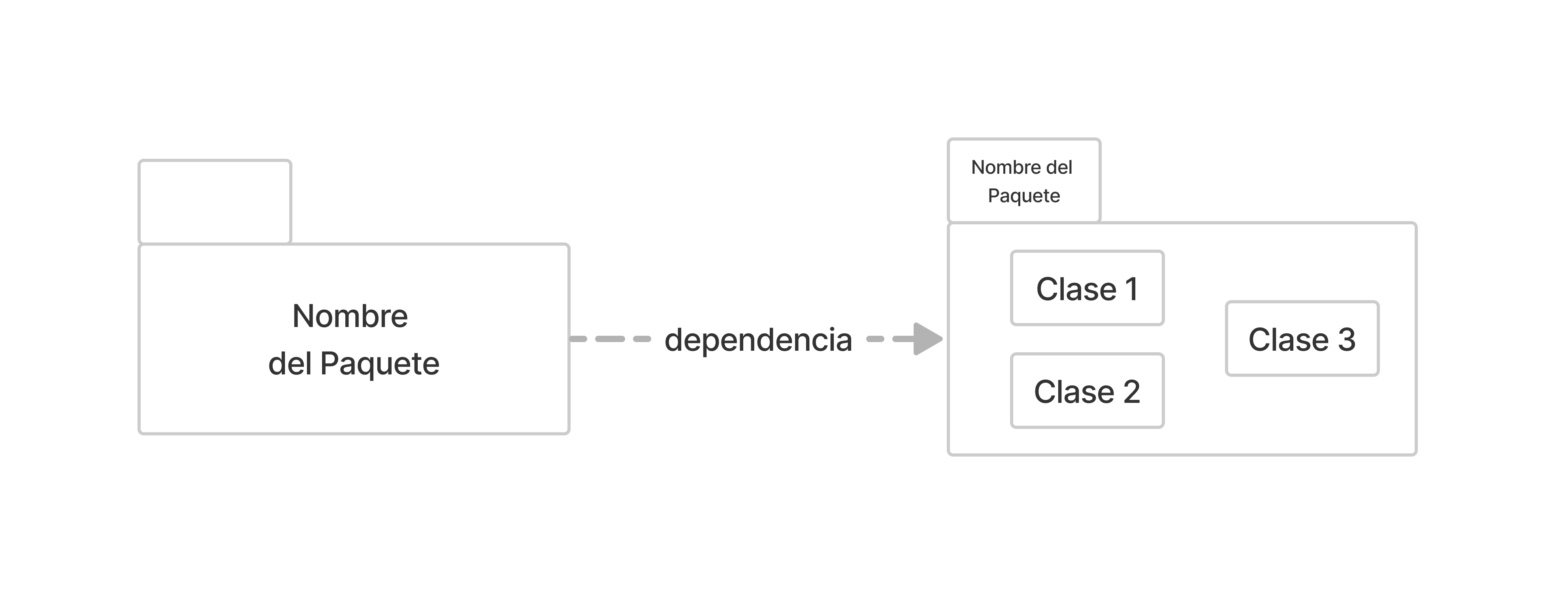

Paquete: Representado por una carpeta o un rectángulo con una pestaña pequeña, contiene elementos del modelo.
Dependencia: Una línea punteada con una flecha que indica una relación de dependencia de un paquete a otro. El paquete del que parte la flecha depende del apuntado por la flecha.
Generalización: Indica que un paquete específico debe adaptarse a la interfaz del paquete general. Esto es comparable con la generalización en un diagrama de clases, en este caso se puede usar la Interfaz con Oracle o la interfaz con MySQL. Poner paquetes con interfaces (<I>) es un buen recurso para romper ciclos en la estructura de dependencias (no es buena práctica tener estructuras cíclicas en paquetes, algunos lenguajes incluso no lo permiten).
Propósito
Organización: Sirven para representar la estructura del sistema, descomponerlo en paquetes da una vista a más clara a alto nivel.
Dependencias: Muestran las dependencias entre paquetes, podemos detectar ciclos.
Reutilización: Facilitan la reutilización de paquetes. Un paquete bien definido puede ser utilizado en diferentes sistemas.
Gestión de Cambios: Ayudan a gestionar cambios y a entender el impacto de los mismos al modificar o actualizar paquetes.
Ventajas
Abstracción: Dan una vista de alto nivel del sistema, lo que ayuda a abstraer la complejidad del mismo.
Modularidad: Fomentan la modularidad al permitir a los desarrolladores trabajar en componentes discretos y bien definidos.
Mantenibilidad: Mejoran la mantenibilidad al definir claramente cómo se pueden actualizar partes del sistema sin afectar a otras.
Desventajas
Sobresimplificación: Pueden conducir a una sobresimplificación de la estructura del sistema si no se utilizan correctamente.
Complejidad: En sistemas muy grandes, el diagrama de paquetes puede volverse complejo y difícil de entender.
Actualización: Requieren mantenimiento y actualización constante para reflejar con precisión la arquitectura del sistema.
Uso Práctico
Se utilizan comúnmente para:
Planificar Nuevas Características: Determinar dónde y cómo se deben añadir nuevas características en el sistema.
Refactorización de Sistemas: Ayudar en la tarea de refactorización al identificar qué paquetes necesitan mejoras.
Onboarding de Desarrolladores: Facilitar la comprensión de la estructura del sistema a los nuevos desarrolladores.
Conclusiones
El diagrama de paquetes es una herramienta esencial para la visualización y comprensión de la estructura de alto nivel de un sistema. Facilita la modularidad, la reutilización de componentes y la gestión del cambio.
El principal desafío es mantenerlos actualizados en sistemas grandes y complejos, pero son fundamentales para lograr una buena arquitectura.
