UML - Diagrama de Actividades
El Diagrama de Actividades muestra la secuencia de tareas que se llevan a cabo en un proceso y cómo se interconectan estas tareas.

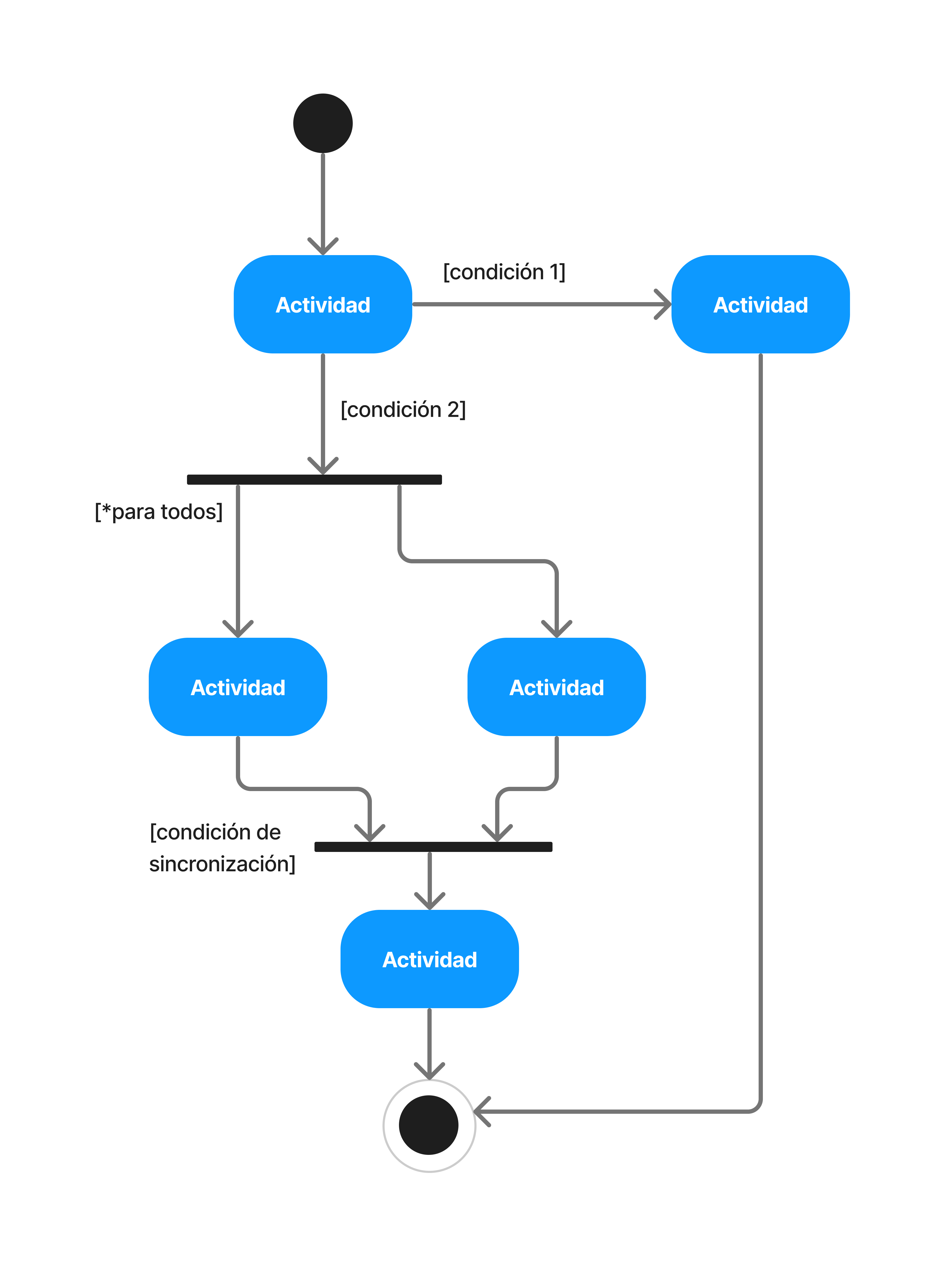

Componentes Clave
- Actividades: Representadas por rectángulos con esquinas redondeadas, indican tareas o funciones que se realizan.
- Transiciones: Flechas que conectan actividades, mostrando la secuencia y el flujo de control de una actividad a otra.
- Decisiones: Los rombos representan puntos de decisión que resultan en diferentes flujos de trabajo basados en condiciones.
- Inicio y Fin: Círculos llenos y con un borde indican el comienzo y el fin del flujo de trabajo.
- Concurrencia: Barras de sincronización horizontales o verticales indican procesos que ocurren en paralelo.
Ejemplo de Aplicación

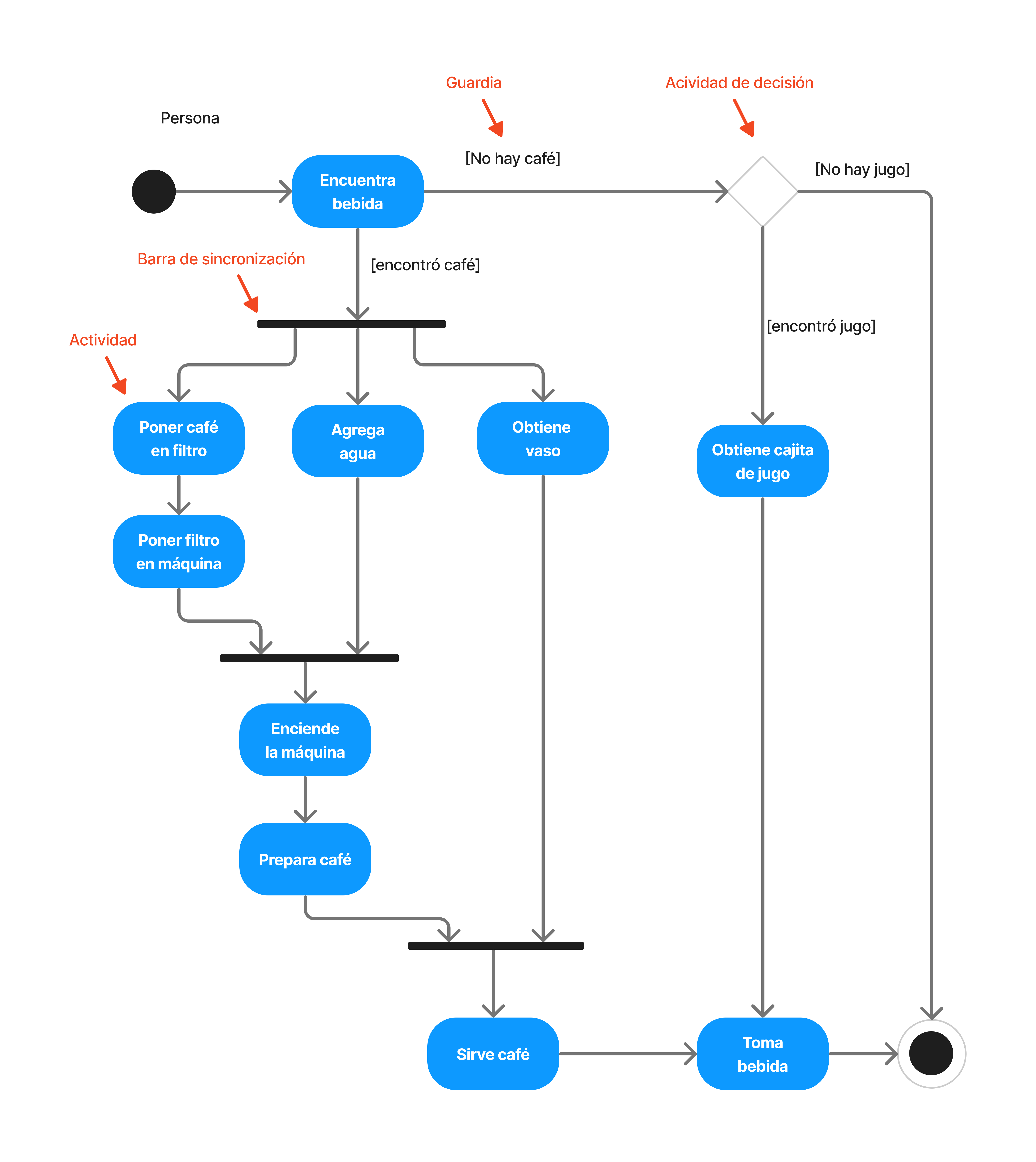

El siguiente diagrama describe el proceso que una persona sigue para obtener una bebida de una máquina, ya sea café o jugo, dependiendo de la disponibilidad.
Qué hace este diagrama?
Inicio: Representado por un círculo negro sólido, es el punto de partida del proceso.
Encuentra bebida: La primera acción que realiza la persona. Esta actividad podría representar el acto de buscar en la cocina o en la máquina de bebidas. Esta es una Actividad de decisión, el proceso se bifurca dependiendo de la disponibilidad de la bebida. Es un punto de decisión basado en dos condiciones de guardia:
[Hay café]: Si hay café, el proceso se dirige hacia la opción de preparar café.[No hay café]: Si no hay café disponible, el proceso se dirige hacia preparar jugo.
Preparación de Café (Rama izquierda del diagrama):
- Barra de sincronización: Indica que las siguientes actividades pueden realizarse en paralelo.
- Poné café en filtro: Colocar el café en el filtro.
- Poné filtro en máquina: Colocar el filtro con café en la máquina de café.
- Agrega agua: Llenar la máquina de café con agua.
- Obtiene vaso: La persona obtiene un vaso para el café.
- Enciende la máquina: Una vez que el café está en el filtro y el agua está agregada, la máquina de café se enciende.
- Prepara café: La máquina prepara el café.
- Sirve café: El café preparado se sirve en el vaso obtenido.
Preparación de Jugo (Rama derecha del diagrama), primero tenemos una actividad de decisión basado en dos condiciones de guardia:
[Hay jugo]: Obtiene la cajita de jugo lista para beber.[No hay jugo]: Si no hay jugo, se dirige directo al Fin.
Toma bebida: Independientemente de la elección de la bebida, la última actividad es beberla.
Fin: Representado por un círculo con un borde más grueso, indica el fin del proceso.
Este diagrama de actividades muestra cómo se toman decisiones y cómo se pueden ejecutar actividades en paralelo (preparar café).
También muestra cómo los flujos de control convergen en una barra de sincronización antes de la actividad final, asegurando que todas las tareas necesarias estén completas.
Propósito y Uso
- Modelado de Flujos de Trabajo: Los diagramas de actividades se utilizan para modelar procesos de negocio y flujos de trabajo.
- Visualización de Operaciones: Sirven para visualizar las operaciones y la lógica de los métodos complejos en programación.
- Análisis y Optimización: Ayudan a analizar procesos con el fin de descubrir ineficiencias y optimizarlos.
Ventajas
- Claridad: Dan una comprensión clara de cómo se lleva a cabo un proceso.
- Versatilidad: Pueden ser usados en una variedad de campos, incluyendo desarrollo de software, procesos de negocio, y sistemas de producción.
- Colaboración: Facilitan el debate y el entendimiento entre diferentes partes interesadas, como desarrolladores, analistas de negocio, y gestores.
Desventajas
- Complejidad: Pueden volverse difíciles de leer cuando modelan procesos complejos.
- Abstracción: A veces, pueden ser demasiado abstractos y no capturar detalles específicos de implementación.
- Mantenimiento: Necesitan ser actualizados regularmente para reflejar cambios en los procesos que representan.
Uso Práctico
- Desarrollo de Software: Utilizado para modelar el flujo de un algoritmo o la lógica de negocio de un proceso.
- Modelado de Procesos de Negocio: Ayuda a visualizar y mejorar procesos empresariales existentes o para diseñar nuevos.
- Entrenamiento y Documentación: Dan una herramienta efectiva para la formación de nuevos empleados y la documentación de procesos.
Conclusiones
El Diagrama de Actividades es útil para la representación gráfica de procesos y flujos de trabajo, brindan una visualización simple de las secuencias de actividades y las decisiones dentro de un proceso.
Estos diagramas son importantes en la planificación, diseño, y optimización de procesos en una amplia gama de aplicaciones, desde desarrollo de software hasta modelado de procesos empresariales.
